PFP Fan Modülleri

Ascoil

PFP A2.1-0355 3kW 400V-3F M6M6
Teknik Özellikleri ( Fan – 1 )

Doğrudan Tahrikli Yüksek Performanslı Santrifüj Fan PFP

Genel Özellikler
Yüksek sistem verimliliğine sahip komple fişli fan modülü
Ön panel ve destek çerçevesi ile birlikte sunulur.
Yatay veya dikey kurulum için uygundur.
Özellikle scroll kasa olmadan kullanım için geliştirilmiş ve optimize edilmiştir.
Standart özellik olarak akış ölçüm cihazı (IMV) ile donatılmıştır.

Santrifüj Pervane
7 adet geriye doğru eğimli kaynaklı kanatlı alüminyumdan üretilmiştir.
Pervane, iletim kayıpları olmadan fırçasız harici rotorlu motora doğrudan takılmıştır.

Motor ve Tahrik Sistemi
Korozyona dayanıklı alüminyumdan dökülmüş hafif motor gövdesi
Üç fazlı sensörsüz sürücü, motora tamamen entegre edilmiştir.
Tahrik sisteminin sürekli hız kontrolü:
0 ... 10 V analog sinyal ile
Modbus RS485 uyumlu arayüz ile
Tüm tahrik sistemi IP 55 sınıfına göre korunmaktadır.
Güç kaynağı: 400 V – 50/60 Hz

Dengeleme ve Performans Standartları
Komple ünite, DIN ISO 21940-11'e göre dinamik olarak dengelenmiştir.
Hava performansı derecelendirmeleri:
AMCA 210-07'ye göre
ISO 5801:2007'ye göre




Teknik Veri Tablosu

PFP A3 0400-2,6kW 400V-3F M6M5
Teknik Özellikleri ( Fan – 2 )

Doğrudan Tahrikli Yüksek Performanslı Santrifüj Fan PFP

Genel Özellikler
Yüksek sistem verimliliğine sahip komple fişli fan modülü
Ön panel ve destek çerçevesi ile birlikte sunulur.
Yatay veya dikey kurulum için uygundur.
Özellikle scroll kasa olmadan kullanım için geliştirilmiş ve optimize edilmiştir.
Standart özellik olarak akış ölçüm cihazı (IMV) ile donatılmıştır.

Santrifüj Pervane
7 adet geriye doğru eğimli kaynaklı kanatlı alüminyumdan üretilmiştir.
Pervane, iletim kayıpları olmadan fırçasız harici rotorlu motora doğrudan takılmıştır.

Motor ve Tahrik Sistemi
Korozyona dayanıklı alüminyumdan dökülmüş hafif motor gövdesi
Üç fazlı sensörsüz sürücü, motora tamamen entegre edilmiştir.
Tahrik sisteminin sürekli hız kontrolü:
0 ... 10 V analog sinyal ile
Modbus RS485 uyumlu arayüz ile
Tüm tahrik sistemi IP 55 sınıfına göre korunmaktadır.
Güç kaynağı: 400 V – 50/60 Hz

Dengeleme ve Performans Standartları
Komple ünite, DIN ISO 21940-11'e göre dinamik olarak dengelenmiştir.
Hava performansı derecelendirmeleri:
AMCA 210-07'ye göre
ISO 5801:2007'ye göre




Teknik Veri Tablosu
Ascoil
Ascoil

PFP C3 0500-4.8kW 400V-3F M6L2
Teknik Özellikleri ( Fan – 3 )

Doğrudan Tahrikli Yüksek Performanslı Santrifüj Fan PFP

Genel Özellikler
Yüksek sistem verimliliğine sahip komple fişli fan modülü
Ön panel ve destek çerçevesi ile birlikte sunulur.
Yatay veya dikey kurulum için uygundur.
Özellikle scroll kasa olmadan kullanım için geliştirilmiş ve optimize edilmiştir.
Standart özellik olarak akış ölçüm cihazı (IMV) ile donatılmıştır.

Santrifüj Pervane
7 adet geriye doğru eğimli kaynaklı kanatlı alüminyumdan üretilmiştir.
Pervane, iletim kayıpları olmadan fırçasız harici rotorlu motora doğrudan takılmıştır.

Motor ve Tahrik Sistemi
Korozyona dayanıklı alüminyumdan dökülmüş hafif motor gövdesi
Üç fazlı sensörsüz sürücü, motora tamamen entegre edilmiştir.
Tahrik sisteminin sürekli hız kontrolü:
0 ... 10 V analog sinyal ile
Modbus RS485 uyumlu arayüz ile
Tüm tahrik sistemi IP 55 sınıfına göre korunmaktadır.
Güç kaynağı: 400 V – 50/60 Hz

Dengeleme ve Performans Standartları
Komple ünite, DIN ISO 21940-11'e göre dinamik olarak dengelenmiştir.
Hava performansı derecelendirmeleri:
AMCA 210-07'ye göre
ISO 5801:2007'ye göre




Teknik Veri Tablosu

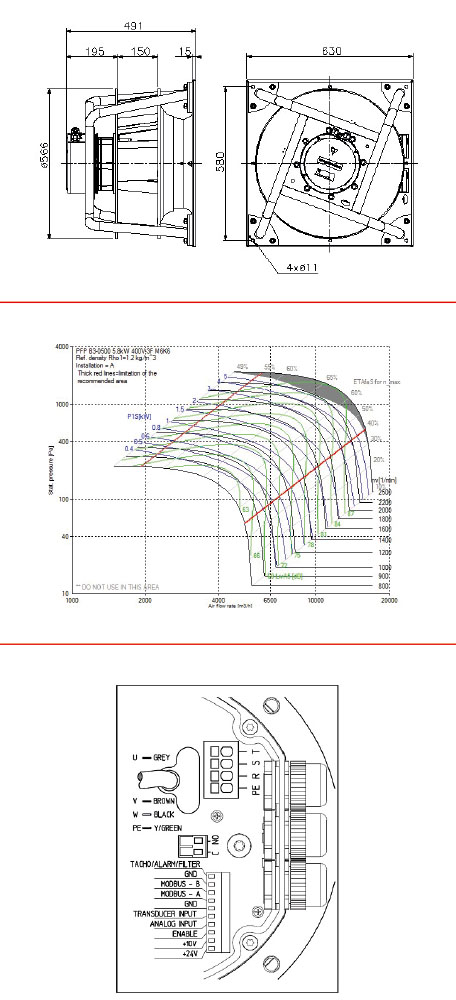

PFP B3 0500-5.8kW 400V-3F M6K6
Teknik Özellikleri ( Fan – 4 )

Doğrudan Tahrikli Yüksek Performanslı Santrifüj Fan PFP

Genel Özellikler
Yüksek sistem verimliliğine sahip komple fişli fan modülü
Ön panel ve destek çerçevesi ile birlikte sunulur.
Yatay veya dikey kurulum için uygundur.
Özellikle scroll kasa olmadan kullanım için geliştirilmiş ve optimize edilmiştir.
Standart özellik olarak akış ölçüm cihazı (IMV) ile donatılmıştır.

Santrifüj Pervane
7 adet geriye doğru eğimli kaynaklı kanatlı alüminyumdan üretilmiştir.
Pervane, iletim kayıpları olmadan fırçasız harici rotorlu motora doğrudan takılmıştır.

Motor ve Tahrik Sistemi
Korozyona dayanıklı alüminyumdan dökülmüş hafif motor gövdesi
Üç fazlı sensörsüz sürücü, motora tamamen entegre edilmiştir.
Tahrik sisteminin sürekli hız kontrolü:
0 ... 10 V analog sinyal ile
Modbus RS485 uyumlu arayüz ile
Tüm tahrik sistemi IP 55 sınıfına göre korunmaktadır.
Güç kaynağı: 400 V – 50/60 Hz

Dengeleme ve Performans Standartları
Komple ünite, DIN ISO 21940-11'e göre dinamik olarak dengelenmiştir.
Hava performansı derecelendirmeleri:
AMCA 210-07'ye göre
ISO 5801:2007'ye göre




Teknik Veri Tablosu
