Kullanım Amacı

ASG sistemleri, merkezi ısıtma sistemine sahip 25 metre yüksekliğe kadar olan alanların ısıtılması için kullanılan ünitelerdir. Aşağıdaki fonksiyonlara sahiptirler: Sensör veya ekstra talepler en uygun şekillerde uyum içerisinde çalışabiilir.

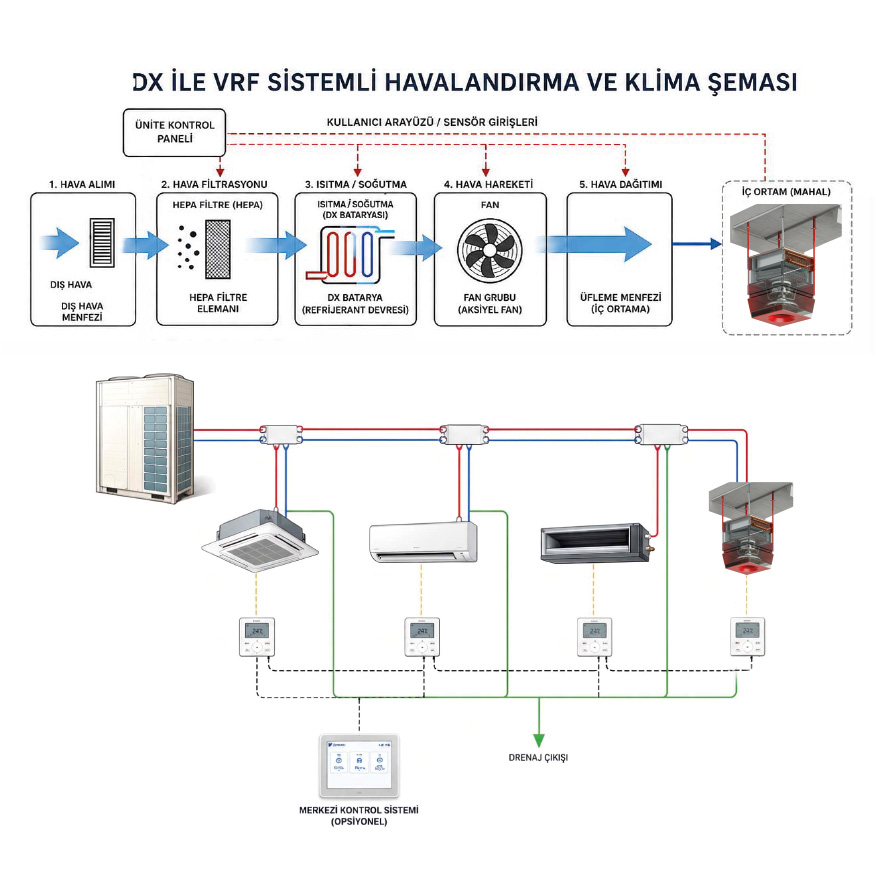

Gazlı ısıtma/soğutma bataryası, teknik adıyla Direkt Genleşmeli (DX - Direct Expansion) Batarya, klima santrallerinde veya paket tipi klimalarda, soğutucu akışkanın (gazın) doğrudan batarya serpantinleri içerisinden geçerek havayı soğuttuğu veya ısıttığı bir sistemdir. Bu sistemlerde su kullanılmaz; soğutma/ısıtma işlemi akışkanın faz değiştirmesiyle (sıvı-gaz) gerçekleşir.

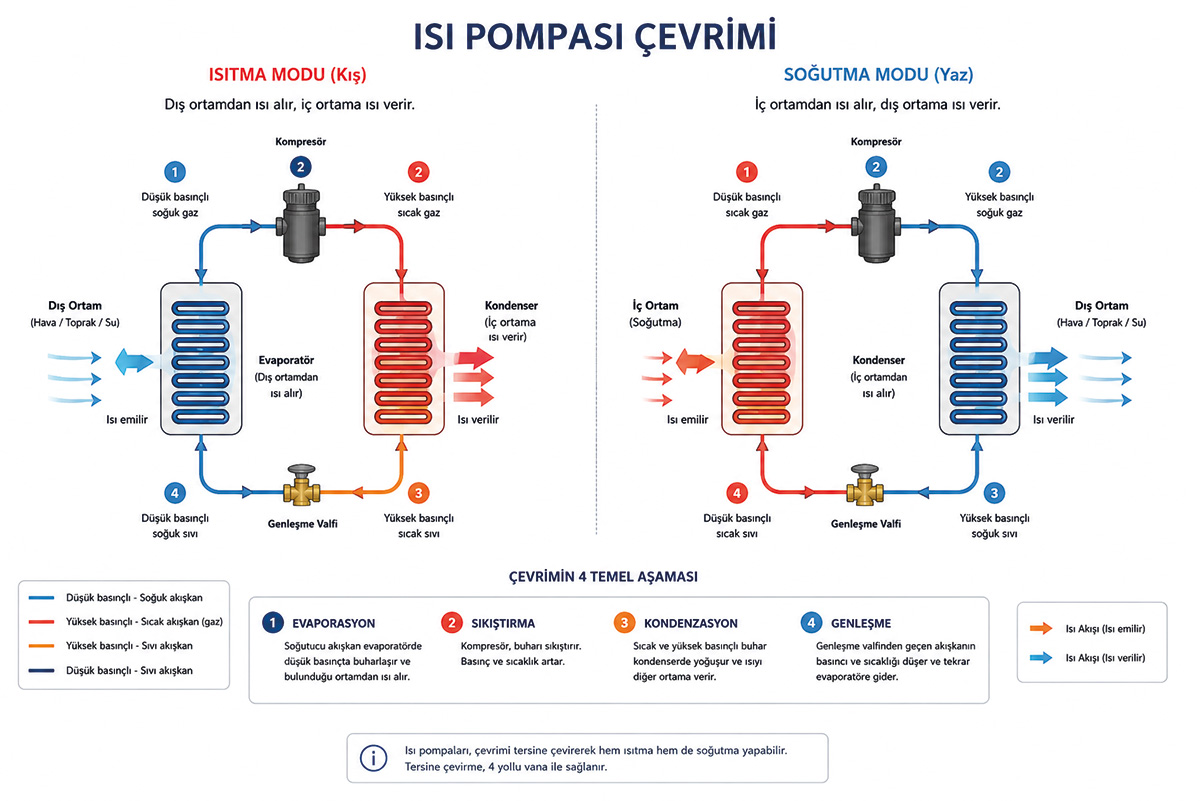

Çalışma Prensibi: DX bataryalar, kompresörden gelen yüksek basınçlı soğutucu akışkanın evaporatörden (batarya) geçişi sırasında havadan ısı alması veya vermesi mantığına dayanır.

Soğutma Modu (Evaporatör Olarak): Dış üniteden gelen sıvı haldeki yüksek basınçlı soğutucu akışkan, bir genleşme valfinden geçerek basıncı düşürülür. Düşük basınçta bataryaya giren soğutucu, boruların üzerinden geçen sıcak havadan ısıyı çeker ve buharlaşır (gaz haline geçer). Soğuyan hava ortama verilir.

Isıtma Modu (Kondenser Olarak): Sistem tersine çalışır (ısı pompası). Kompresörden gelen sıcak gaz bataryaya girer, üzerinden geçen soğuk havaya ısısını bırakarak yoğuşur (sıvı hale geçer) ve havayı ısıtır.

Teknik Özellikler

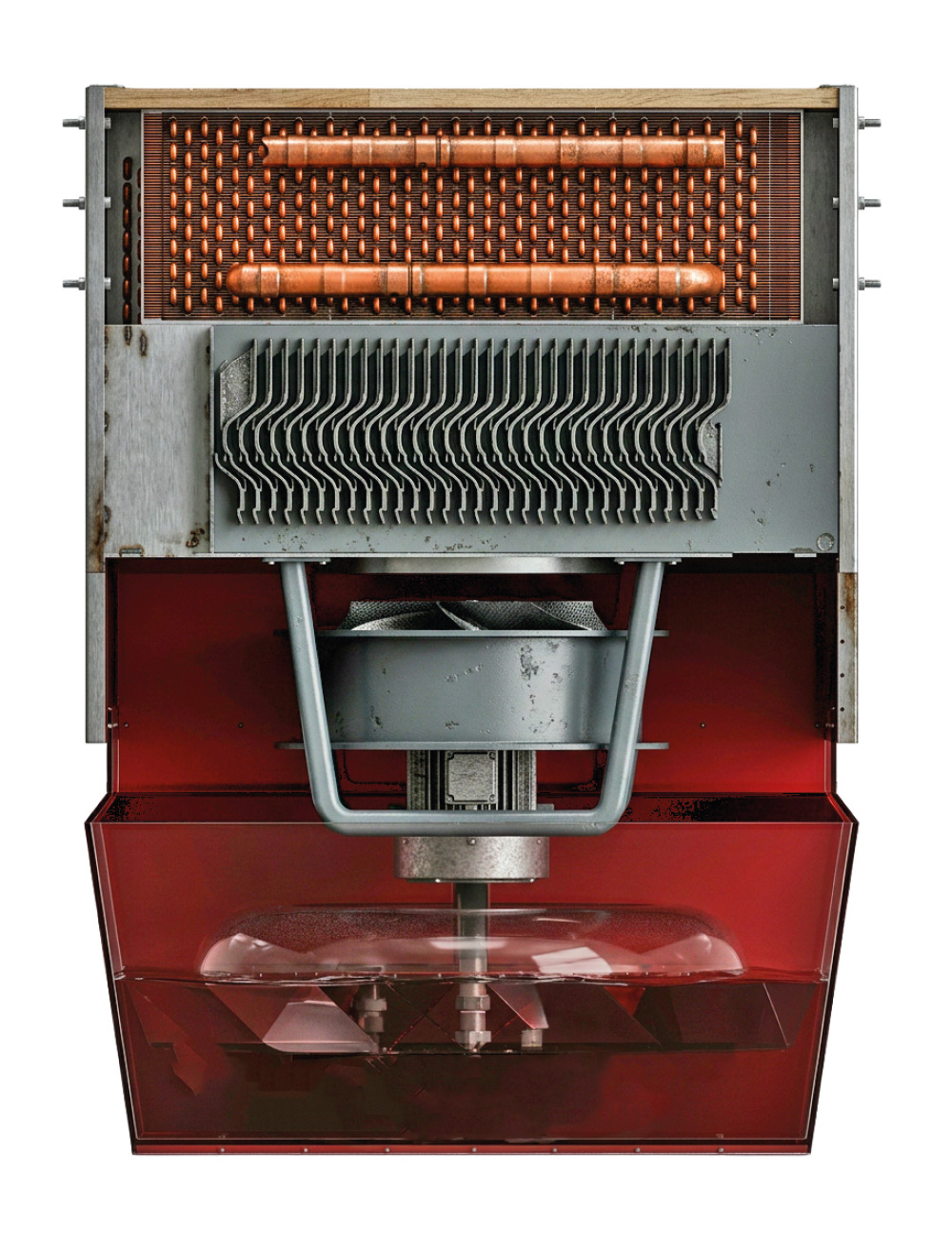

Merkezi ısıtma sistemine sahip, 25 mt. yüksekliğe kadar olan odaların ısıtılması için devridaim ünitesi; yüksek verimli hava dağıtıcısı ile donatılmıştır; ünite başına ulaşılan maksimum taban alanı 500 m²'dir. Ünite aşağıdaki bileşenlerden olusmaktadır:

ASW Sistem kontrolü
Sistem yapısı
Fonksiyonlar
Çalışma
Çalışma seçenekleri
Koruma
Güç dağıtımı

Cihaz ebat ve ölçüleri istenilen sartlar veya montaj ortamına göre değişiklikler gösterebilir. Kapasiteye uygun özel şartlar sistemin çalışmasını olumsuz etkilememektedir.
